LW15A-550交流滤波器断路器
1、产品简介
LW15A-550交流交流滤波器断路器为单柱双断口结构，并联电容与灭弧室呈水平面安排配用液压弹簧操动机构，具备单相和三相电气联动操作功效。产品机械寿命抵达10000次，机械可靠性高，性能稳定。完成了600次背对背电容器组关合涌流试验和552次背对背电容器组开断试验，电气寿命极高，容性电流开合性能抵达国际领先水平。
2、500kV交流滤波器断路器主要技术参数
表1 主要技术参数
序号 |
名称 |
单位 |
数值 |
1 |
额定电压 |
kV |
550 |
2 |
额定电流 |
A |
5000 |
3 |
额定频率 |
Hz |
50 |
4 |
每极断口数 |
个 |
2 |
5 |
额定绝缘水平 |
5.1额定工频耐受电压（有效值） |
对 地 |
kV |
740 |
断 口 |
kV |
740+318 |
5.2额定雷电攻击耐受电压（峰值） |
对 地 |
kV |
1675 |
断 口 |
kV |
1675+450 |
5.3 额定操作攻击耐受电（峰值） |
对 地 |
kV |
1300 |
断 口 |
kV |
1175+450 |
3、500kV交流滤波器断路器产品照片

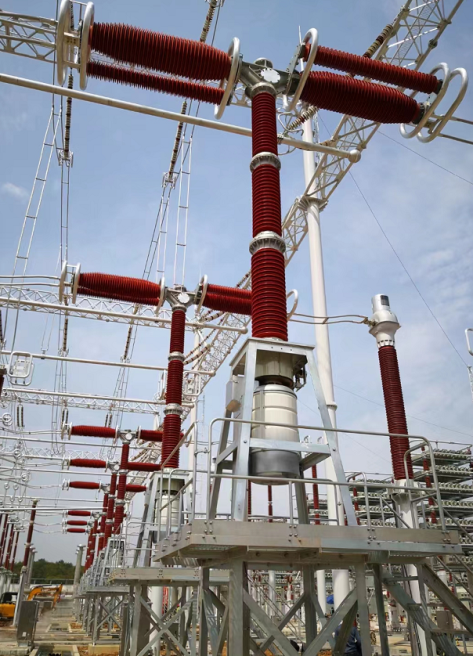

LW15A-550交流滤波器断路器现场运行照片
LW15-1100交流滤波器断路器
1、产品简介：
LW15-1100/Y4000-63高压交流滤波器小组断路器由三极组成。每极由两个机械上相互独立、电气联动的两断口单位组成，配用液压碟簧操动机构。该产品全部接纳复合绝缘套管。
2、1100kV交流滤波器断路器主要技术参数
表2 主要技术参数
序号 |
项目 |
LW15-1100 |
1 |
额定电压kV |
1100 |
2 |
额定电流A |
4000 |
3 |
额定短路开断电流kA |
63 |
4 |
额定短路关合电流kA |
170 |
5 |
额定雷电攻击耐受电压kV |
断口 |
2400+900 |
对地 |
2400 |
6 |
额定1min工频耐受电压kV |
断口 |
1100+635 |
对地 |
1100 |
3、1100kV交流滤波器断路器产品照片
LW15-1100交流滤波器断路器现场运行
